進口減壓閥在管道輸水工程中的應用

進口減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的水壓減少至閥后管路所需的水平。出口壓力不受進口壓力和流量變化的影響，既可減靜壓，又可減動壓。

澄城縣地處渭北高原溝壑地區，地形復雜，落差較大，在土地開發治理項目配套灌溉工程輸水管道建設中常出現管路壓力過大，超過管材的承壓能力。過去我們通常采取的辦法是在管路中設置減壓池或提高管材的等級，減壓池占地面積大，建設投資大，建設工期長，而且管理不便；提高管材等級也會出現建設投資大，采購、保存、管理不方便等問題。針對此問題，我們在設計施工中大量采用了減壓閥，有效地解決了管路壓力問題。從已建成的幾處工程的運行情況來看，減壓閥確實起到了穩定、可靠的減壓效果。

一、進口減壓閥的作用、類型構造及基本工作原理

1、進口減壓閥的作用

進口減壓閥是一種自動降低管路工作壓力的專門裝置，它可將閥前管路較高的水壓減少至閥后管路所需的水平。出口壓力不受進口壓力和流量變化的影響，既可減靜壓，又可減動壓。

2、進口減壓閥的類型

進口減壓閥的類型，按其構造來分，以往常見的有薄膜式、內彈簧活塞式等。按其調壓效果來分，有定比式及可調式兩種。不管是哪一種減壓閥其作用原理基本都是一樣的。小型減壓閥通常有DN25-DN200等多種規格，調壓范圍為0.1-1MPa之間，減壓閥的工作壓力也有好幾個等級，我們經常用到的減壓閥工作壓力一般是1.0MPa。

3、進口減壓閥的基本工作原理

進口減壓閥的基本工作原理是靠閥內流道水流的局部阻力降低水壓，水壓降的范圍由閥瓣的薄膜式或活塞兩側的進出口水壓差自動調節。可調式減壓閥由閥芯內部的反饋孔及膜片組成反饋機構，閥后壓力經反饋孔引入膜片下部空腔內。由于膜片上部彈簧張力與膜片下部閥后反饋壓力形成的平衡條件影響，閥瓣與閥座之間形成相應的開啟度。動態時，閥后壓力P2下降時，經反饋使膜片下部張力小于彈簧壓力，膜片及與其聯動的閥瓣下移，開啟度增大，流體通過閥瓣的阻力減小。開啟度增大至預調值不再下降時，開啟度將維持不變。當閥后壓力值高于預調值時，其過程與上述相反。由于開啟度隨閥后壓力的變化自動調節，從而達到減動壓的目的。靜態時，隨著閥后壓力逐漸增加至預調值時，閥瓣與閥座閉合，達到減靜壓的目的。新型的定比式減壓閥主要由閥體、進口壓差、活塞、出口壓差及O型圈、密封墊等零件組成，其原理是利用閥體中浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。

二、進口減壓閥在實際工程中的應用

1、進口減壓閥的選型

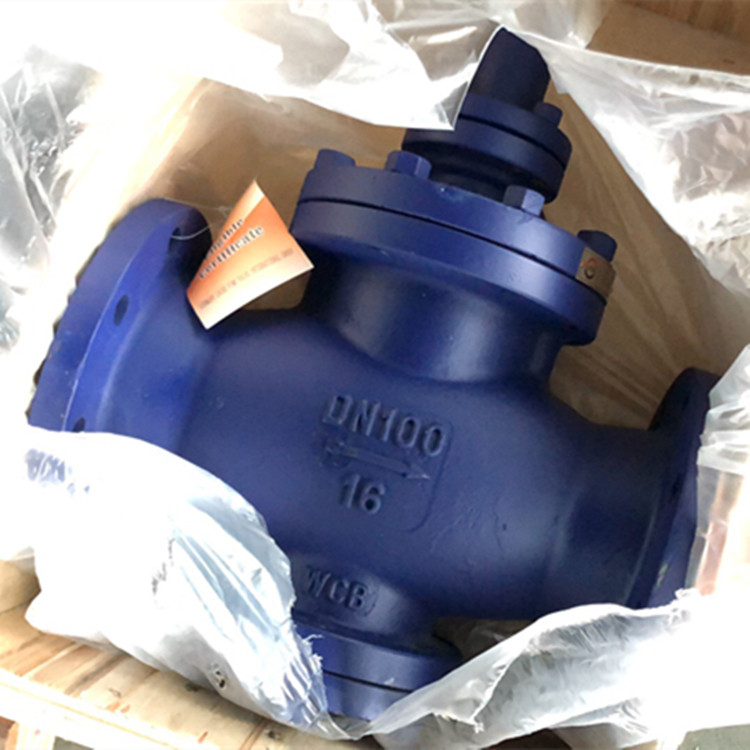

農村灌溉輸水管路受自然、地形條件的限制較多，故在工程設計中我們多采用可調式減壓閥，一般我們用到的減壓閥工作壓力為1MPa，調壓范圍在0.1-0.8MPa之間，適用介質為原水、清水。安裝、操作、維修保養都很簡單方便。選用規格一般比工作管路規格高一級，即若管路規格為φ90，那么我們選取公稱直徑為φ100的減壓閥。減壓閥與管路的連接一般有法蘭和螺紋連接兩種，可根據減壓閥的型號和安裝要求靈活運用。

2、進口減壓閥的安裝要求

（1）減壓閥可垂直或水平安裝，安裝中應注意減壓閥進出水方向，不可顛倒。

（2）減壓閥前應設計和安裝過濾器，以便保護減壓閥，延長使用壽命。安裝減壓閥之前必須對管路系統進行沖洗清理，以防止焊渣等臟物流入閥門，影響閥門正常工作。

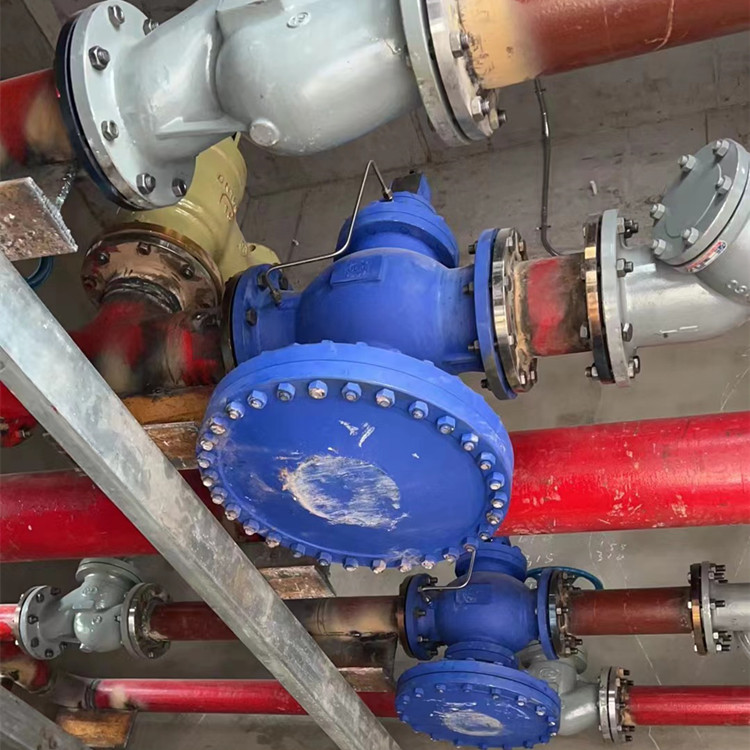

（3）減壓閥前應設截止閥，一般安裝在過濾器前，便于維修時切斷水源。為保證用戶的不間斷供水，必要時應采用并聯安裝方式，此時減壓閥前后都應設置截止閥。

（4）減壓閥前后如設置壓力表，壓力表與減壓閥門進口或出口端應保持5DN以上距離。

（5）減壓閥出水端可設置軟接頭，便于安裝維修。

（6）減壓閥內部為精密組件，運輸及安裝過程中切不可用力摔打。減壓閥內部有橡膠材料、運輸、存放及安裝時均應遠離熾熱環境（如電氣焊等），防止橡膠過早老化。

3、進口減壓閥運行操作中應注意的問題

（1）要避免存留臟物、雜物進入減壓閥減壓保障系統。新建或者改造工程的減壓系統管網，很可能遺留沙粒、麻絲、雜物。投運前，一般都應進行水沖洗，滿足清潔要求后，最后裝上減壓閥和過濾器濾芯。在系統進入工作后，保障減壓系統的水流暢通與否，與設置在系統上的過濾器流通能力關系密切，如濾芯被雜物嚴重吸附，則會影響減壓閥的工作，為此必需對過濾器進行定期檢查，及時清除污穢。這項工作2至3個月必須進行一次，有些可調式（彈簧式、薄膜式）減壓閥，其主閥或者導閥自身設置過濾器，同樣需要定期拆洗濾芯。

（2）1用1備的減壓閥組應定期輪換工作。考慮到用戶的用水可靠安全性，設計時可能會兩套減壓閥并列安裝（1用1備）。減壓通路兩側都輔以閘閥或蝶閥，可啟閉任一減壓通道，為使并列的兩套減壓閥通道能正常工作，常規一個月輪流交換一次，擱置時間過長減壓通道死水結垢，減壓元件閥芯會卡住失效。

（3）應及時排除管道中的積氣。當空氣進入減壓管網或管網內隨壓力變化時氣體從水中析出，這時區域內用戶的水壓極不穩定；處在供水最不利點用水器更是壓力變化急驟，有時呈現虛假的峰值壓力，有時還會抽吸斷水，還有管網會伴隨撞擊聲。產生這種現象，爆管的事件屢有發生；有些水表無法正確計量，出現用戶不用水，水表也會不斷地轉動。為此必須在管路出現駝峰型處或管路出現劇烈變化處增設排氣閥。

（4）注意減壓閥的減壓保障系統。無論選用比例式還是可調式減壓閥，其減壓比P1UP2不宜選擇過大，一般應控制在5U1之內。超過這個范圍易產生氣蝕現象，損壞閥件，產生嘯叫噪音。有些活塞式減壓閥，制造廠在其閥體上加工一個直徑1.5mm左右的小孔，其功能是讓閥芯運動時起到透吸氣作用，維護管理時應注意千萬不要將小孔塞住，否則影響減壓閥的正常運行。

（5）加強減壓閥保障系統的管理巡視，要注意觀察減壓閥本身的工作動態。閥前、閥后壓力數值接近，表明減壓閥本身已存在故障。這對管網危害極大，可能因超壓力而出現爆管，必須及時修復。

三、結束語

減壓閥在近兩年已廣泛應用在管道輸水工程中，經過幾處工程的運行使用，我們認為減壓閥運轉平穩、正常，減壓效果穩定可靠，且無需專人管理，使用方便，適用于受地形條件限制、管路較長，落差較大的灌溉供水工程。同時為實現給水系統的安全運行，朝自動化方向發展創造了條件，是一種值得推廣和廣泛應用的新產品。在這里值得一提的是鑒于水的漏失率和浪費程度幾乎和給水系統的水壓大小成正比，因此，減壓閥還具有改善系統運行工況和潛在的節水作用。
